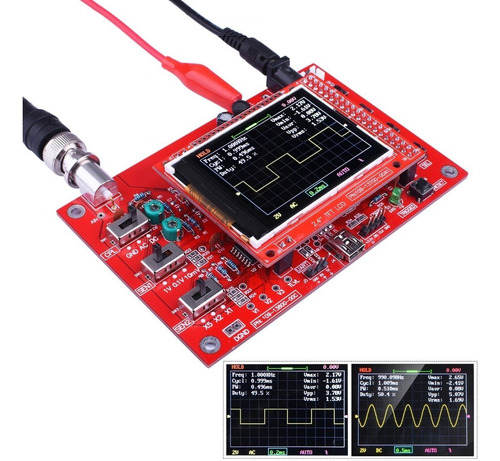

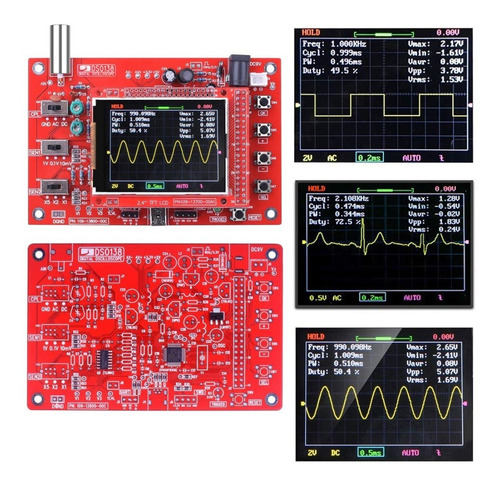

Osciloscopio DSO138
EL Osciloscopio digital DSO138 es un instrumento portatil para la medición de señales analogo/digitale que te permitira ver y medir todo tipo de señales con diferentes formas de onda tales como: onda cuadrada, onda sinusoidal, triangular, pulsos etc etc , desplegando en pantalla parametros tales como : frecuencia, período, ancho de pulso, la relación de trabajo, Max./Min./Avg./Pico-Pico/virtual de valores.
Utiliza un procesador ARM Cortex-M3 (STM32F103C8), e incluye una pantalla TFT de 2.4 pulgadas a color con resolución de 320x240px.
Encontrara muchisima documentacion e informacion en Youtube y en internet en general que le ayudara a familiarizarce con el instrumento desde el primer momento.

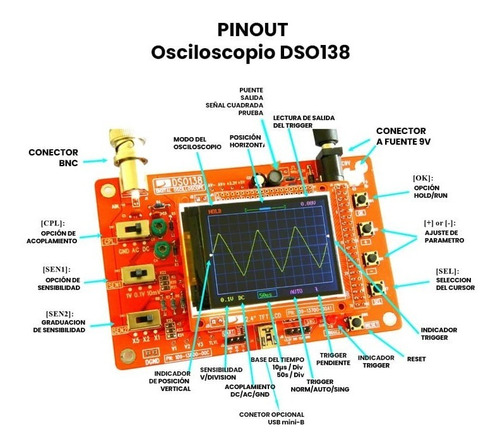

El Osciloscopio cuenta con las siguientes funciones:
Desplazamiento vertical ajustable y con instrucciones.
Cuenta con varios modos entre ellos, modo automático, regular y de un solo disparo, lo que le permite una manera facil de capturar la forma de onda y en el momento.
Podra congelar en cualquier momento la forma de onda en pantalla con la función de retención.
Incorpora una Fuente de señales de prueba de onda cuadrada de 1Hz/3,3 V.
Pantalla digital de parámetro de forma de onda, incluyendo frecuencia, período, ancho de pulso, relación de servicio, máx. /MIN /medio /valores virtuales.
Función de almacenamiento de la forma de onda: no perderá la forma de onda después del apagado.
Detección de cortocircuito y circuito abierto: puede ayudar al usuario a averiguar el error de soldadura.
Función de reconocimiento del controlador TFT.
Los datos de la forma de onda se pueden extraer a través del puerto serie y los datos se pueden mostrar fácilmente en la PC con la ayuda de otro software como Gnuplot.

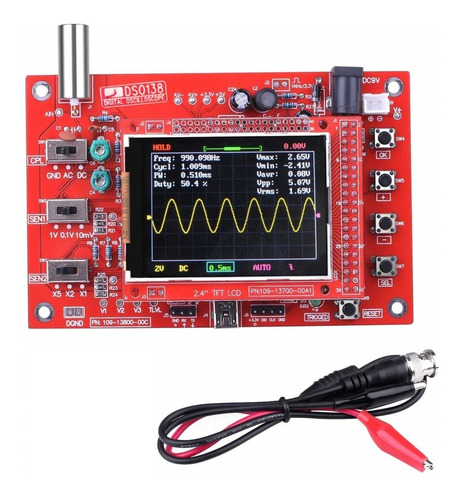

Incluye:

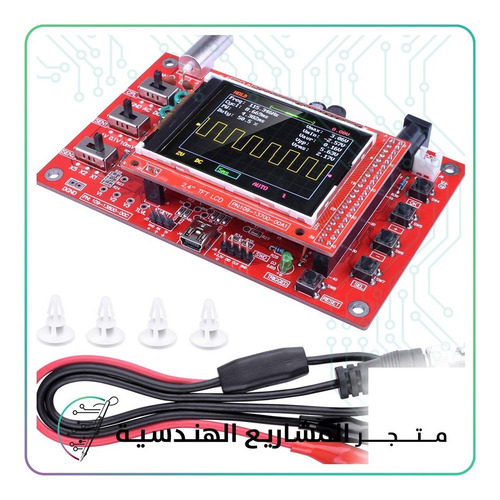

1 DSO138 (osciloscopio digital) ya armado (no es la version Bricolage para armar),
1 Sonda con Conector BNC
1 Manual del usuario (Inglés).
* No incluye caja pero con un poco de idea se puede montar de forma facil en un tablero o caja pero por supuesto tambien puede perfectamente usarse asi como viene.
* No incluye fuente de alimentacion deviendo contar con ella para que funcione, la misma debe ser de 9 voltios y contar con el conector adecuado y que no supere los 12 voltios para asi no dañarlo.

Caracteristicas principales:
Ancho de banda analógico: 0-200 kHz
Frecuencia de muestreo: 1Msps máx.
Sensibilidad Vertical: 10mV/Div - 5V/Div (Modo progresivo 1-2-5)
Error de sensibilidad: < 5%
Resolución Vertical: 12 bits
Base de tiempo: 10us/Div - 500s/Div
Tensión de alimentación DC 9 V
Numero de Canales: 1
Precisión: 12Bit
Profundidad del búfer (longitud de registro): 1024 bytes
Impedancia de entrada: 1M ohm
Tensión máxima de entrada: 50 Vpp (1:1 sonda incluida), 400 Vpp (10:1 sonda no incluida)
Modos de acoplamiento: DC/AC/GND
Rango de Base de tiempo Horizontal: 10us/Div-50 s/Div (forma progresiva)
Señal de prueba Integrada de 1KHz/3,3 V
Pantalla: TFT LCD a color de 2,4 pulgadas con resolución de 320x240
Función de forma de onda congelada (HOLD) disponible
Guardar/recuperar forma de onda
Salida de datos de forma de onda en serie a traves de puerto serial.

Disparador:
Modos de disparo: Automático, Normal y Unico
Tipos de gatillo: borde ascendente/descendente
Posición del gatillo: 1/2 del tamaño del amortiguador fijo

Dimensiones
PCB: 117 mm x 76 mm
Pantalla: 52mmx40mm
Paquete: 180 mm x 125mm x 30 mm
