Modulo Placa Inverter Entrada Dc 12v Salida Ac 220v 150w Max

Descripción

/// MODULO INVERTER 12V DC A 220V AC 150W MAX. \\\

ATENCION:

1. Recomendamos conectar a "Salida de CC", porque las unidades eléctricas normales usan un rectificador normal. Si se conecta a la "Salida de CA de alta frecuencia", el rectificador se calentará rápidamente y se dañará, el diodo se destruirá.

2. Esta placa tiene salida de CA de onda cuadrada de alta frecuencia y salida de CC, por lo que no puede accionar dispositivos eléctricos inductivos (como motor, ventilador, unidades reductoras de voltios de condensador de resistencia, pequeñas luces LED,. etc.

3. Cuando se conecta a cargas pequeñas (cargadores de teléfono, DVD, etc.), recomendamos conectarse a una salida de voltaje más bajo, como 200V.

4. Cuando trabaje con carga alta (superior a 100W) o durante mucho tiempo, utilice un disipador térmico y un ventilador más grandes para la refrigeración.

5. Por favor, no confunda la polaridad. Necesita suficiente corriente para la fuente de alimentación y el cable de alimentación.

7 , Cuando la salida es de alta frecuencia y no hay carga, el resultado de la prueba con un multímetro será mayor de lo real.

(A) Puerto de salida de CA de alto voltaje y alta frecuencia, se puede conectar con bombilla de tungsteno, cable calefactor y otra carga resistiva o circuito rectificador multiplicador de voltaje

(B) El puerto de salida de CC de alto voltaje se puede conectar con carga de potencia de conmutación, como pequeños aparatos eléctricos con transmisión nominal de CA de 100-240V, lámpara de ahorro de energía en forma de U, lámpara espiral de ahorro de energía, decodificador, cargador de teléfono móvil, motor pequeño de CC, taladro de mano pequeño y otras herramientas pequeñas

Estrictamente prohibido para: ventilador, motor de CA, transformador de chapa de acero al silicio

Parámetro del producto

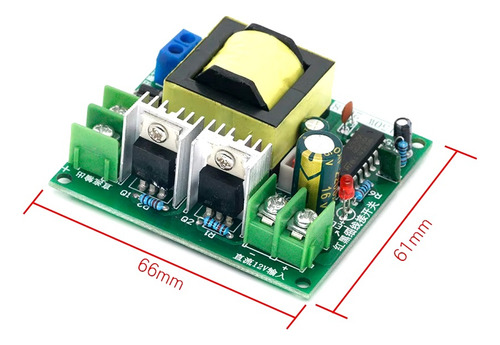

1) PCB Tamaño: 66*61mm

2) Voltaje de entrada: DC12V

3) Voltaje de salida: 110V/200V/220V/280V
(marcado en la PCB. Se puede configurar con puente a bordo).

4) Forma de onda de salida: onda cuadrada de alta frecuencia o CC (sin filtrar)

5) Potencia: nominal 150W, máx. 200W
(cuando es superior a 100W, utilice un ventilador de refrigeración)

6) Corriente con interfaz de 12V (sin carga): 250mA

7) Frecuencia de trabajo: 37kHz

8) Chip integrado: ST SG3525A o KA3525, dependiendo de los diferentes lotes de producción.

9) FET: RU6099R o DX3205R, dependiendo de los diferentes lotes de producción.

Garantía del vendedor: 1 meses
